BULLE hodiny -  elektromagnet  se dvěma magnetickými poli

Jde o hodiny s elektromagnetickým impulzem do kyvadla, které následně posunuje stroj. Proti nákresům z patentních spisů je osa páčky která posunuje rohatku nastavitelná, takže lze nastavit, aby při poměrně velkém amplitudě kyvadlo posunula stroj právě o jeden zub rohatky. Kyvadlo je navíc pomocnou pružinou udržováno v poměrně stabilní amplitudě. Krokový mechanizmus je neobvykle efektní, takže často bývá viditelný.

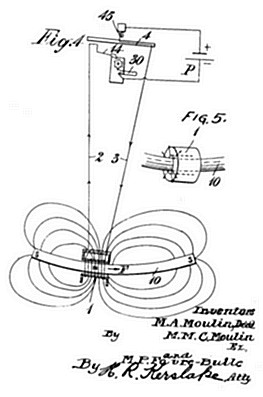

Na rozdíl od jiných hodin s elektromagnetickým impulzem do kyvadla používají hodiny Bulle magnet se zvláštním uspořádáním. Liší se od běžných permanentních magnetů tím, že i když je fyzicky jedním tělesem, magneticky se dělí na dvě samostatná opačně orientovaná magnetická pole. Na fyzických koncích jsou například jižní póly a severní póly jsou fyzicky uprostřed. Pokud by bylo opačné uspořádání, musí se pro zdárný chod obrátit polarita baterie. Obrázek vpravo je převzat z patentu z roku 1920.

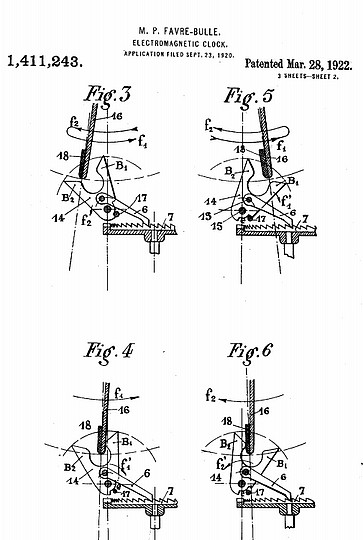

Konstrukce magnetu svádí k myšlence, že hodiny jsou původně uvažované pro oboustranný impulz. Jak ale můžeme vidět na obrázcích z patentních spisů, šlo o jednostranný impulz. Na obrázku vpravo z patentu z roku 1922 je na kontaktu 16 nevodivá plocha č. 18. Impulz je tedy od začátku konstrukce jednosměrný.

Vytvoření takového magnetu se může provést navinutím drátu na jedné polovině jedním směrem a na druhé polovině opačným směrem. Po krátkodobém připojení zdroje silného proudu (například autobaterie) dojde k zmagnetování s protilehlými magnetickými poli.

Spínač na levém obrázku podle patentu z roku 1920. Polarita proudu v cívce je spínána tak, že magnetické pole vrací kyvadlo do středové polohy. Je to přirovnáváno k houpačce, kdy rodič zatlačí do zad dítěte.  K sepnutí proudu musí tedy dojít až při určitém vychýlení kyvadla.

Několik odkazů.

• Katalog BULLE hodin z r. 1925   6.6 MB
• Virtuální galerie Dave West Clock  - Antique Battery Clocks - Bulle and Eureka plus Tiffany Never Wind plus Brillie and ATO clocks
• Praktický návod na opravu
• Restaurování  Bulle clock seriového čísla 174475
• Oprava hodin z roku 1927
•
