Elektrické synchronní hodiny s odbíjením

Hodiny, využívající pro pohon a zároveň časový normál kmitočet sítě, jsou poměrně časté. Od roku 1918, kdy se poprvé objevily hodiny se synchronním motorkem, byly vytvořeny různé systémy, které při poměrně jednoduché konstrukci poskytovaly časový údaj s přijatelnou přesností. Ta je u tohoto typu hodin závislá na spolehlivosti elektrické rozvodné sítě a jejího přesného kmitočtu.

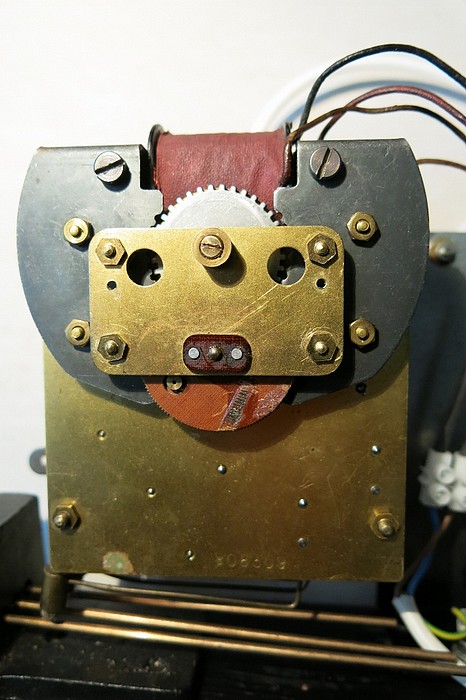

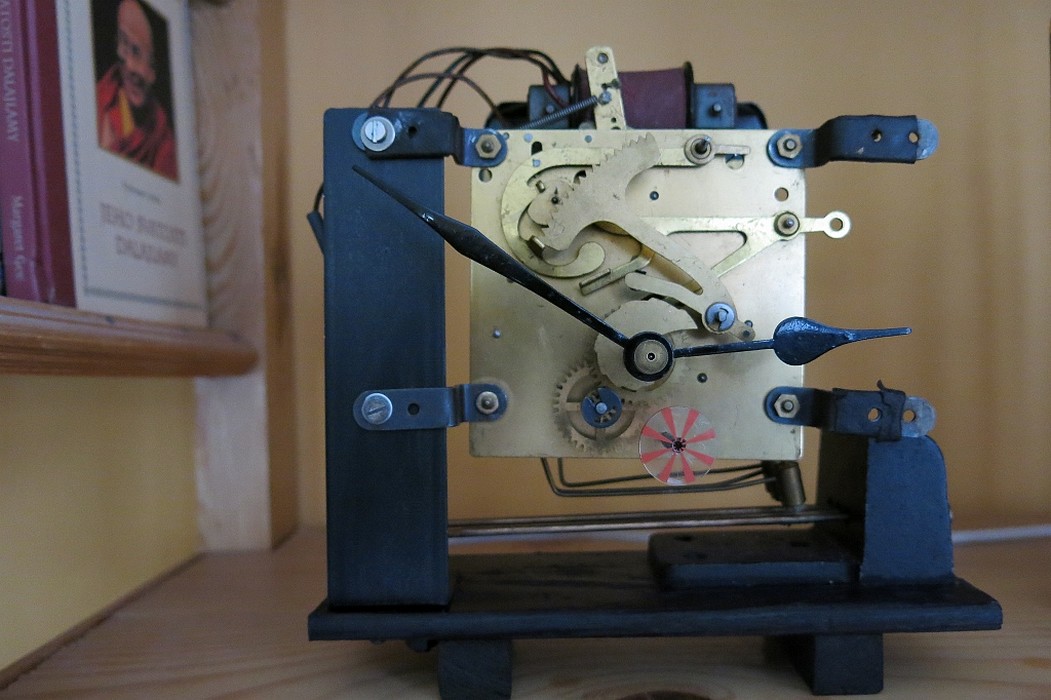

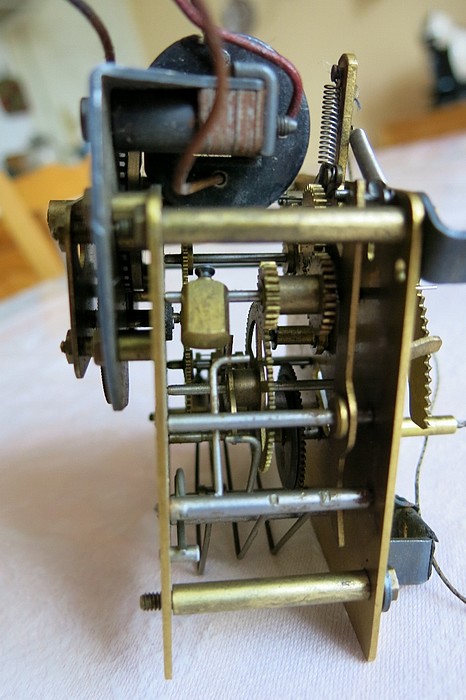

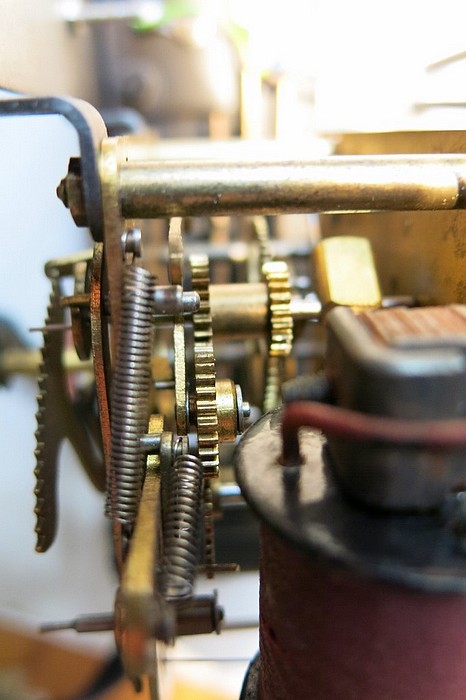

Již méně obvyklé je doplnění těchto hodin o bicí mechanismus. Jeden takový zajímavý stroj je zachycen na přiložených fotografiích. Hodiny jsou poháněny synchronním motorkem, který je zároveň využit pro bicí mechanismus. Ten je sestaven podobně, jako u mechanických stolních hodin, či pendlovek, na místo větrníku je však opatřen pastorkem na výkyvném rameni. Na začátku odbíjení, které je spuštěno klasickým způsobem, výkyvné rameno se pootočí tak, až pastorek zasáhne do hodinového soukolí. Během odbíjení je tedy od motorku poháněno jednak hodinové soukolí, jednak bicí mechanismus. Po odbití příslušného počtu úderů  sjede západka z početníku a zároveň odtlačí rameno s pastorkem ze záběru. Na snímcích je patrné uspořádání soukolí s pastorkem, pružinky u pastorku nesouvisejí s odbíjením, nýbrž slouží spolu s pákovým mechanismem k ručnímu rozběhu hodin po výpadku sítě. Hodiny mají hřídelku pro sekundovou ručičku (kolečko) vyvedenou netradičně mimo svislou osu.
