S ciferníkem na více stranách hodinové schrány se občas setkáme. U věžních hodin ho přímo očekáváme. Málokdo si však v první chvíli uvědomí, že ciferník na zadní straně hodin je určitá komplikace. Ručičky se totiž z pohledu stroje otáčejí "proti směru hodinových ručiček". Stroj proto musí být doplněn převodem obracejícím směr otáčení.
Nejjednodušší je problému se vyhnout a pro každý ciferník použít samostatný stroj. Dnes, v éře elektricky řízených strojů, je to nejčastější a současně nejlevnější řešení. Může se však stát, že na každém ciferníku bude trochu jiný čas. Mechanická řešení přesto zůstávají i u některých rekonstruovaných hodin.
K napsání této stránky nás
inspiroval nález torza mosazného hodinového stroje se synchronním
motorem.
(Pro zvětšení klikněte na obrázek, listujte pomocí kláves
nebo zapněte zobrazení galerie.)

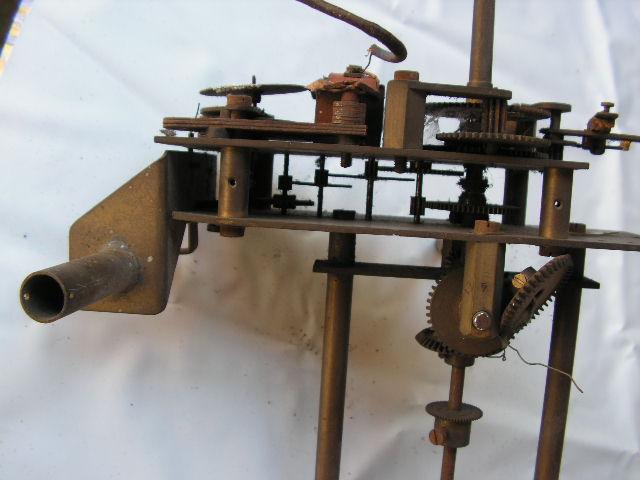

Na první fotografii je stroj po částečném očičtění s nasazenými předními i zadními ručičkami. Stroj je připojen k síti a je funkční. Další 3 fotografie zachycují nálezový stav. Na poslední je vidět detail kuželových převodů k obrácení směru otáčení. Minutová hřídel je za prvním kuželovým kolem přerušena. Ve stejném směru pokračuje minutová hřídel zadního ciferníku .
Pro úplnost ještě zmínka o
rozvodovce věžních hodin pro ciferníky na 4 stranách věže. Tady je situace
trochu jiná. Stroj není přímo u ciferníků, tak není potřeba dodržet
souosost minutových hřídelí. Opět se použijí kuželové převody. Minutová
hřídel hodinového stroje je vedena vzhůru a je zakončena rozvodkou,
která rozvádí otáčení
minutové hřídele k ciferníkům. Na konci jednotlivých hřídelí jsou
samostatné převody pro hodinové ručičky.
Podrobněji na stránce o
hodinách v Janovicích.
